捷生选用含有Sfernice的优质耐磨绝缘体树脂与惰性碳墨材料,采用特殊模压工艺热融合成型的导电塑料基体,属平板型轨迹,具有良好的表面光洁度,优良的耐磨性能,产品拥有输出平滑性好、噪声小、使用寿命长等优点。可以根据需要修刻一般线性特性和设计呈现更为复杂的函数,在同类产品中具有优良特性。

1.功能和原理

位移传感器的功能在于把直线或环形机械位移量转换成电信号。 为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的位移来测量不同的阻值。 传感器滑轨连接稳态直流电压,允许流过微安培的小电流,滑片和始端之间的电压,与滑片移动的长度成正比。 将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求,因为由温度变化引起的阻值变化不会影响到测量结果。

2.应用

导电碳墨与耐磨绝缘体树脂热融合的电位器广泛使用于各个领域:军事、航空、汽车、医药、测量,机器人、原子能,当然更适用于工业领域。 具体而言,适用于导弹,飞行导航仪器,车轮左右平衡和行驶控制系统,XY轴图形记录仪,理疗仪器,专业操纵杆和模具机械的伺服控制。

3.如何选择位移传感器

  • ●重要参数
  • ●线形精密度
  • ●产品使用的寿命
  • ●重复和耐用性
  • ●品种、规格、型号、价格
  • ●低扭矩
  • ●抗冲击和震动性能
  • ●高速应用场合

4.技术参数及说明

4.1-总外加电压“E1”

指施加在两个端子间的电压。

E=总外加电压(峰--峰值)

4.2-输出电压“E0"

指滑片和指定参考点之间的电压,除非特别说明参考点指CCW端子。

4.3-输出率“e/E”

输出电压与输入参考电压的比率。除非特别说明参考电压为总电压。

4.4--致性:

指实际函数与理论函数之间的精确关系。

数学表达式:e/E=f(0)+/-C

4.5-线性度:

直线是理论函数的特殊数学类型

数学表达式:e/E=f(0)+/-C=A(0)+B+/-C。

其中A是给定的斜率;B是=0时给定的截距。

4.6-独立线性度

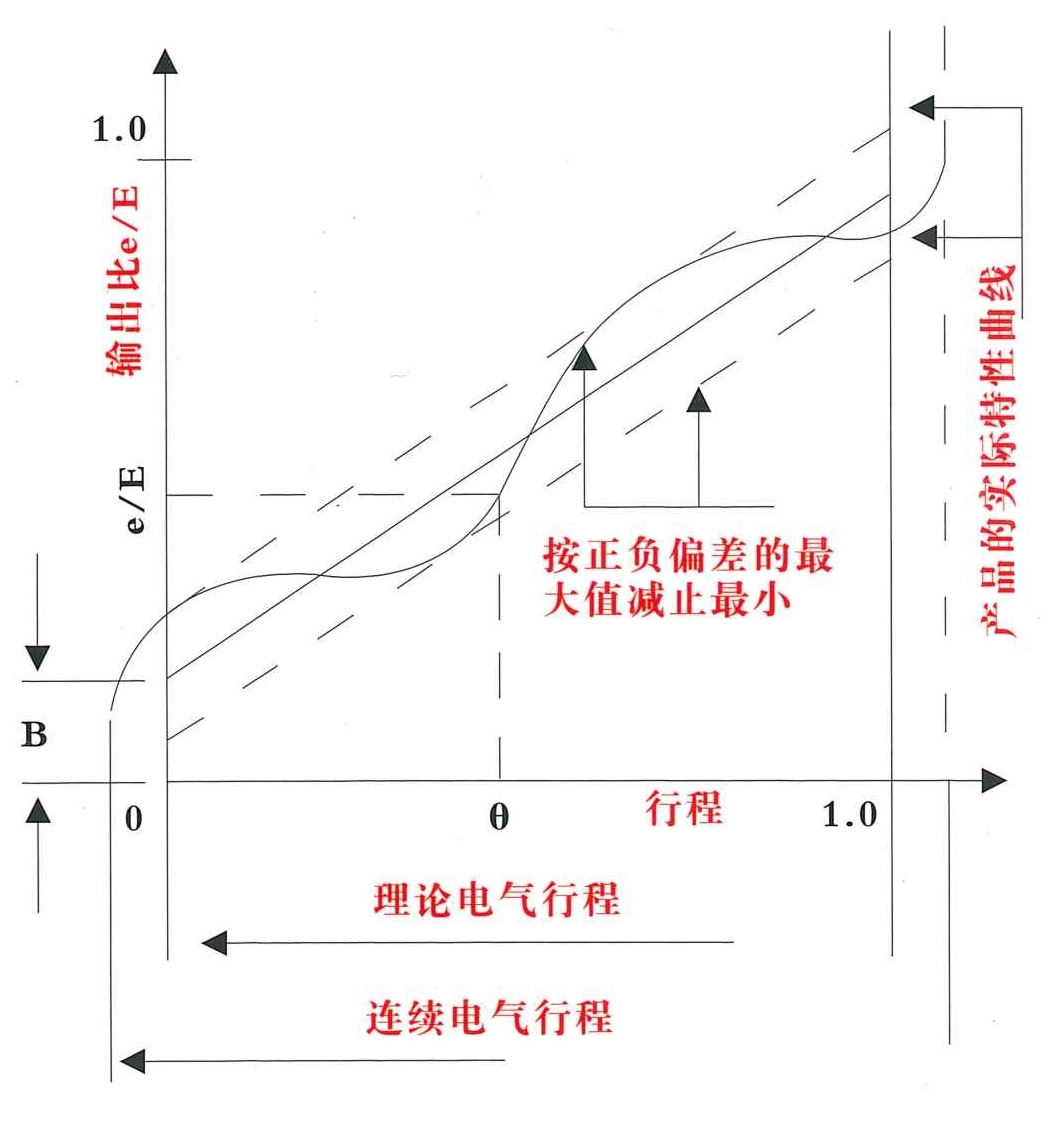

从具有斜率和截距的参考直线的实际函数特性选择最小化的最大偏差,它由总外加电压的百分比来表示,并在指定的理论电气行程测定其值。

4.7_绝对线性度:

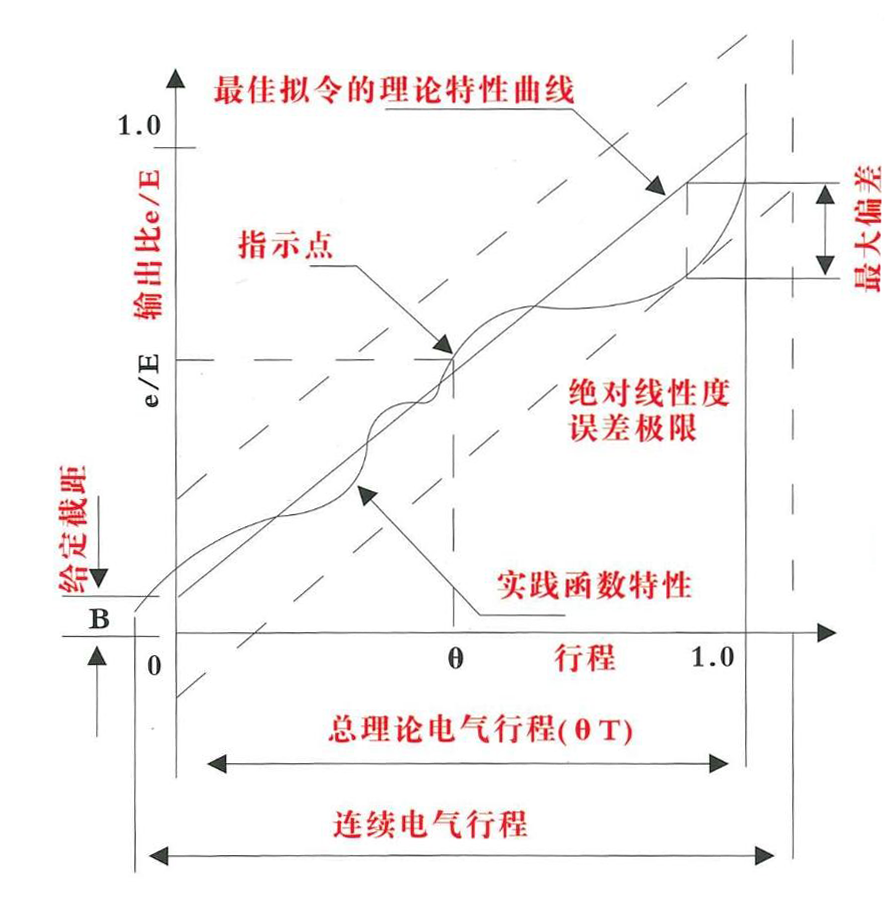

这个数值比独立线性度更加严格因为它是实际函数与所有定义的参考直线间的最大偏差,表述为总电压的百分比,通过理论电气行程来测得,它要求一个实际输出索引点。

参考值线可以完整地被定义,即由理论电气行程分离出低段低端和高端输出率(理论上)。如无其他说明,如无其他说明,这些端输出率分别是0.0和1.0。

数学表达式:E0/E1=A(0/0T)+B+/-C

其中A是给定的斜率;B是=00时给定的截距,除非特别说明:A=1,B=0

4.8-寿命:

是指在规范的操作条件下,使电位器的旋转和所定义衰变特性允许的参数指标内和线性滑动的次数。

4.9-分辨率:

电位器能够达到输出率测量的灵敏度。

4.10-可重复性:

旋转或滑动若干圈后电位器在同一位置上按理论电气指标的最大变化,表述为总电压的百分比。

4.11-行程:
4.11.1-理论电气行程:TET

在尊从理论函数和其相关一致的限制条件下,特定转轴行程。

4.11.2-实际电气行程:AET

第一点和最后一点间可测的输出率变化的两点间的总行程。

4.11.3-机械行程:MT

指轴在截止点间的行程,没有停止位的传感器,机械行程是连续的(只适用于旋转传感器)。

4.12-梯度:

相对转轴行程输出的变化率。

4.13-索引点:

为规定转轴和输出率之间关系设定的参考点,用于参考转轴位置。

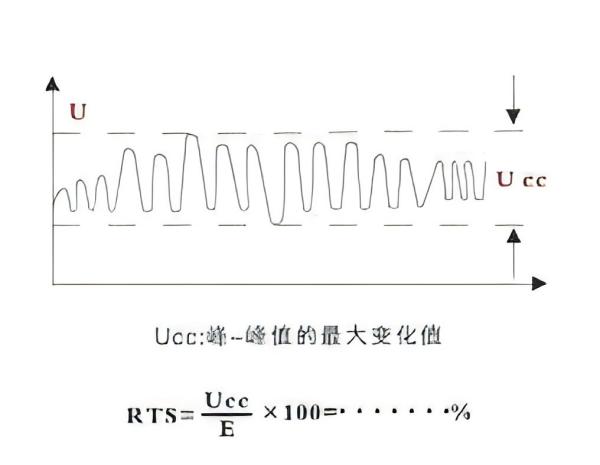

4.14-输出平滑度:

是对输出输入不同步的反应,输出平滑度包括接触电阻变化的效果、分辨率和其他微非线性的输出。

4.15-端电压:

指当转轴被指在电气连续行程的相应端时滑与始端间的电压,表述为总电压的百分比。

4.16-电压分接头:

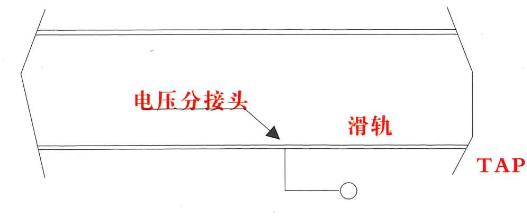

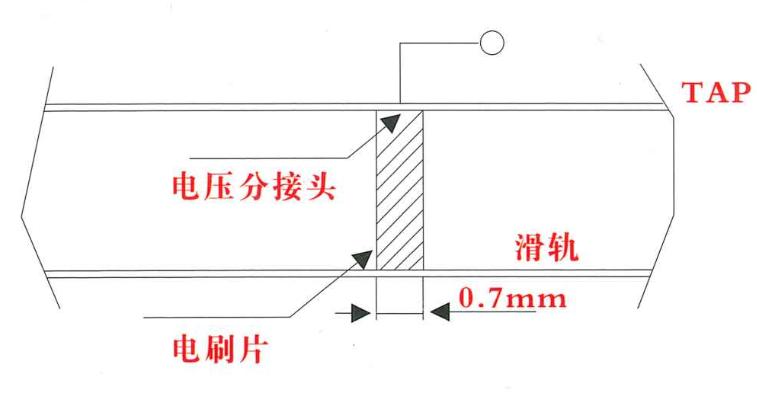

它是一个不会影响输出特性的阻性电子接头他通常有较好的阻抗性,也许不能负荷额定电流。电压分接头在滑轨上的位置和总外加电压,它通常位于TET的中间。

4.17-电流分接头:

接电在阻性元件上,可以负荷额定电流,并且可能会影响输出特性。

4.18-起始扭矩:

在机械行程中,转轴开始顺时针或者逆时 针转动的力距。

4.19-转动距:

传感器转轴的总的转动力距。
